Module détecteur de pluie

د.م. 25,00

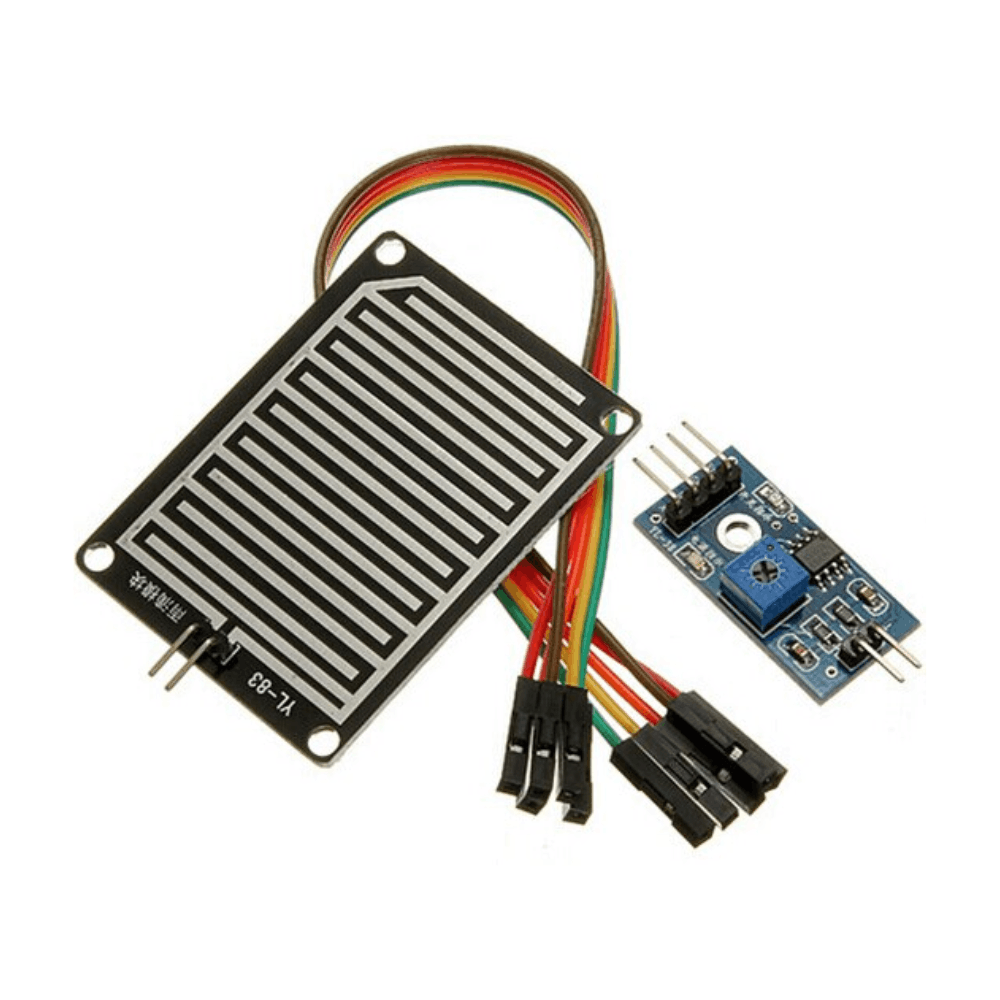

Le module détecteur de pluie (connu sous les références YL-83 ou FC-37) est un capteur électronique conçu pour détecter la présence d’eau, l’humidité et les gouttes de pluie. Très prisé dans les projets de domotique (fermeture automatique de fenêtres), de stations météo DIY ou de systèmes d’irrigation intelligents, il se compose de deux éléments distincts : une plaque collectrice exposée à la pluie et une carte électronique de contrôle dotée d’un comparateur LM393

Description:

Le module détecteur de pluie est utilisé pour détecter la présence de pluie ou mesurer le niveau d’humidité causé par la pluie. Il est composé de deux parties : un capteur de pluie qui détecte les gouttes d’eau et un module de contrôle qui convertit le signal analogique en signal numérique.

🛠️ Caractéristiques techniques:

  • Tension de fonctionnement : 3,3V à 5V.
  • Double sortie : Analogique (AO) et Numérique (DO).
  • Ajustement : Potentiomètre intégré pour régler le seuil de sensibilité de la sortie numérique.
  • Indicateurs visuels : Deux LED (une pour l’alimentation, une pour l’état de la sortie).

🔌 Brochage (Pinout) du module:

La carte de contrôle dispose de deux côtés de connexion :

Broche Description Connexion suggérée (ex: Arduino)
VCC Alimentation positive (3.3V – 5V) Borne 5V ou broche numérique (pour contrôle d’usure)
GND Masse Masse (GND)
DO Sortie Digitale (Tout ou rien : 0 ou 1) N’importe quelle entrée numérique
AO Sortie Analogique (Variation de 0 à 1023) Entrée analogique (ex: A0)
Pistes opposées Connexion vers la plaque de détection À relier aux 2 broches de la plaque (sans polarité)


🧠 Principe de fonctionnement:

  1. À l’état sec : Les pistes de cuivre de la plaque ne se touchent pas. La résistance est maximale (~2 MΩ), la sortie analogique renvoie une valeur proche de 1023 (pour un microcontrôleur 10 bits), et la sortie digitale DO reste à l’état HAUT (1).
  2. En présence de pluie : L’eau dépose des gouttes sur la plaque, créant un pont conducteur entre les pistes. La résistance chute drastiquement. La valeur analogique diminue vers 0 (selon l’intensité de la pluie), et dès que le seuil réglé par le potentiomètre est franchi, la sortie digitale DO passe à l’état BAS (0).

💻 Exemple de code de test pour Arduino:

Ce code permet de lire simultanément la quantité d’eau (via la broche analogique) et le signal d’alerte (via la broche numérique).
cpp
const int pinAnalogique = A0; // Connexion sur la broche A0
const int pinDigitale = 2;    // Connexion sur la broche D2

void setup() {
  Serial.begin(9600);         // Initialisation du moniteur série
  pinMode(pinDigitale, INPUT); // Configuration de la broche numérique en entrée
}

void loop() {
  int valeurAnalogique = analogRead(pinAnalogique);
  int etatDigital = digitalRead(pinDigitale);

  Serial.print("Intensité de pluie (Analogique): ");
  Serial.print(valeurAnalogique); // Plus bas = plus de pluie

  if (etatDigital == LOW) {
    Serial.println(" -> 🌧️ Alerte ! Pluie détectée !");
  } else {
    Serial.println(" -> ☀️ Temps sec.");
  }

  delay(500); // Pause de 500ms entre les mesures
}
