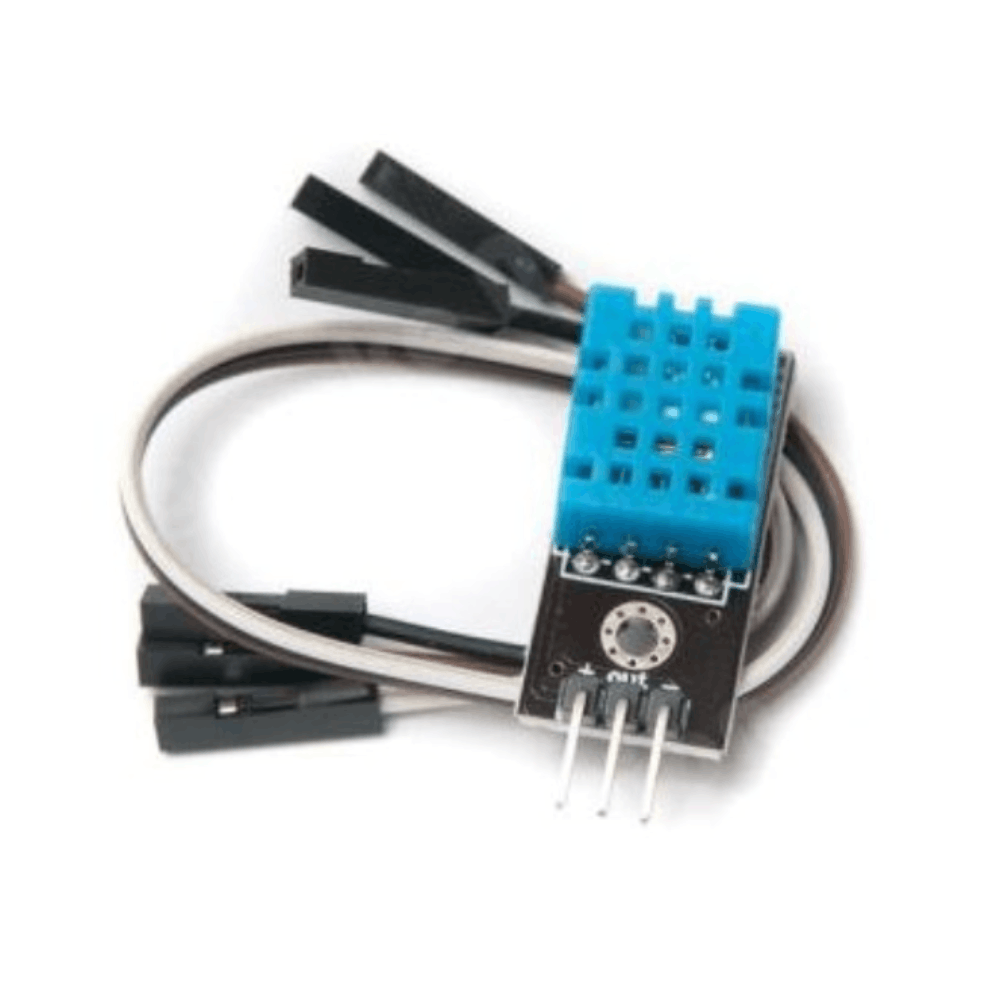

Capteur Température et Humidité DHT11

د.م. 25,00

Le Module capteur DHT11 est un capteur numérique de température et d’humidité qui combine un thermistor NTC pour mesurer la température et un capteur capacitif pour mesurer l’humidité. Il fournit des lectures numériques précises via un signal numérique, ce qui le rend facile à intégrer dans des projets de microcontrôleurs comme Arduino.

Capteurs

Description:

Le DHT11 est la version d’entrée de gamme de la famille DHT. Avec une précision de ±2°C / ±5% RH et une plage 0-50°C / 20-90% RH, il est parfaitement adapté aux projets éducatifs, stations météo intérieures simples, monitoring domestique, et premiers projets IoT où une précision de 0.5°C n’est pas critique.

Le module est livré sur PCB compact bleu avec résistance pull-up 10kΩ déjà intégrée et LED d’alimentation — vous n’avez besoin que de 3 broches Arduino (VCC, GND, DATA) pour le brancher en plug-and-play, sans soudure ni composant externe.

Spécifications techniques du module DHT11:

Caractéristique	Valeur / Plage
Tension d’alimentation	3.5V à 5.5V DC
Plage de mesure d’humidité	20% à 90% RH (Précision : ±5%)
Plage de mesure de température	0°C à 50°C (Précision : ±2°C)
Période d’échantillonnage	1 seconde (ne pas lire plus d’une fois par seconde)
Type de signal	Numérique via protocole propriétaire « Single-Bus »
Consommation	0.5 mA à 2.5 mA (en mesure) / 100 µA (en veille)

Brochage (Pinout):

Le capteur DHT11 standard possède 4 broches (souvent monté sur un module à 3 broches pour faciliter l’utilisation avec Arduino).

Broche 1 : VCC – Alimentation (3.5V à 5.5V).
Broche 2 : DATA – Sortie des données numériques.
Broche 3 : NC – Non connectée (pas utilisée).
Broche 4 : GND – Masse du circuit.

Connexion avec un Microcontrôleur (ex: Arduino):

Pour câbler un module DHT11 classique à 3 broches sur une carte Arduino :

VCC ➡️ Broche 5V de l’Arduino.
GND ➡️ Broche GND de l’Arduino.
DATA ➡️ N’importe quelle broche numérique (ex: Pin 2).

Exemple de Code Arduino:

Pour utiliser le capteur facilement, il est recommandé d’installer la bibliothèque DHT sensor library par Adafruit via le gestionnaire de bibliothèques de l’IDE Arduino.

cpp

#include "DHT.h"

#define DHTPIN 2     // Broche numérique reliée au pin DATA du DHT11
#define DHTTYPE DHT11   // Définition du type de capteur utilisé

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println(F("Test du capteur DHT11 !"));
  dht.begin();
}

void loop() {
  // Attendre 2 secondes entre chaque mesure
  delay(2000);

  // Lecture du taux d'humidité
  float h = dht.readHumidity();
  // Lecture de la température en Celsius
  float t = dht.readTemperature();

  // Vérification si la lecture a échoué
  if (isnan(h) || isnan(t)) {
    Serial.println(F("Échec de la lecture du capteur DHT11 !"));
    return;
  }

  // Affichage des résultats dans le moniteur série
  Serial.print(F("Humidité: "));
  Serial.print(h);
  Serial.print(F("%  |  "));
  Serial.print(F("Température: "));
  Serial.print(t);
  Serial.println(F("°C"));
}
