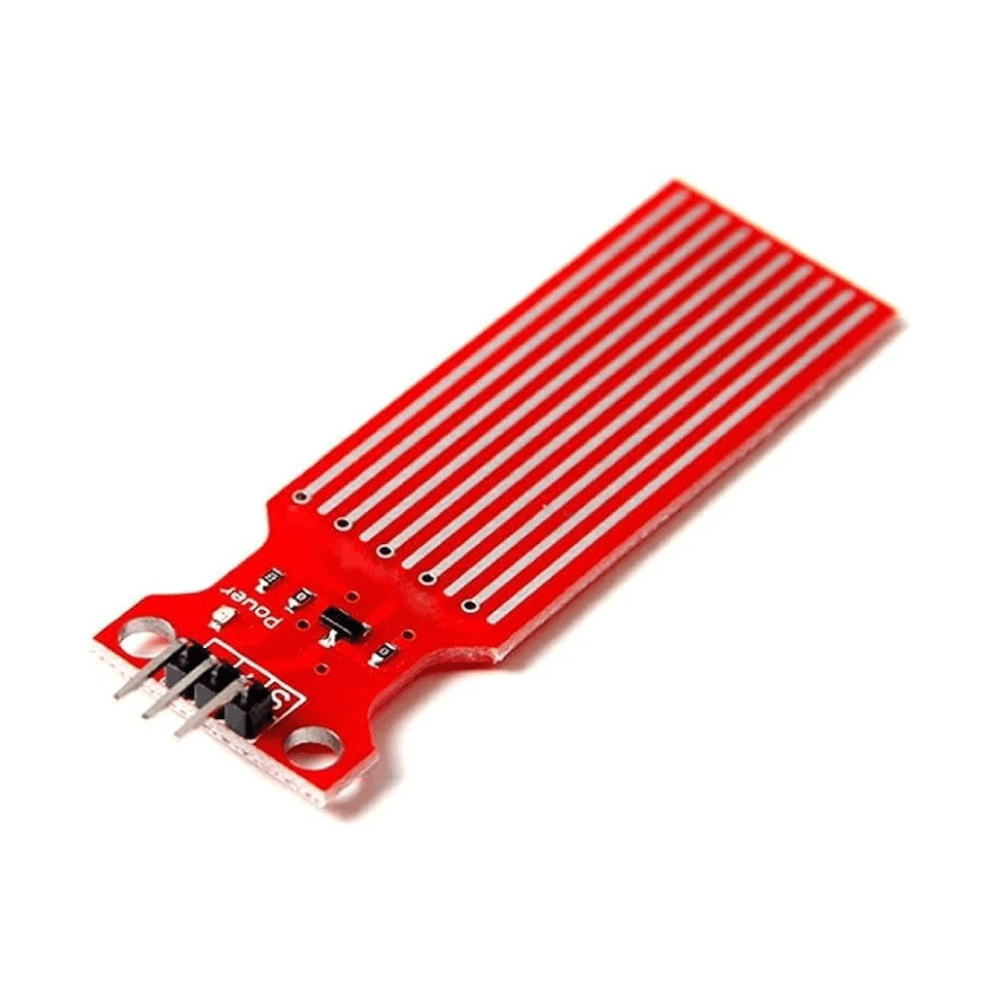

Capteur de niveau d’eau

Description:

Le module capteur de niveau d’eau  est conçu pour mesurer la hauteur de l’eau ou la présence d’eau dans un récipient. Il utilise une série de pistes conductrices exposées pour détecter le niveau d’eau en fonction de la conductivité de l’eau entre les pistes.

Le capteur mesure la résistance entre ses pistes conductrices exposées. Lorsque le capteur est immergé, l’eau crée un pont conductif entre les pistes, modifiant ainsi la résistance et produisant une sortie de tension proportionnelle au niveau de l’eau.

Spécifications techniques du module:

• Tension de fonctionnement: 3-5Vdc.
• Courant en fonctionnement: moins de 20mA.
• Dimension de la zone de détection: 40 x 16mm.
• Taille de la carte: 62mmx20mmx8mm.
• Type de capteur: analogique.
• Carte de type: FR4 double face HASL.
• Humidité ambient: 10-90% (Sans condensation).
• Température de fonctionnement: 10-30°.
