Description:

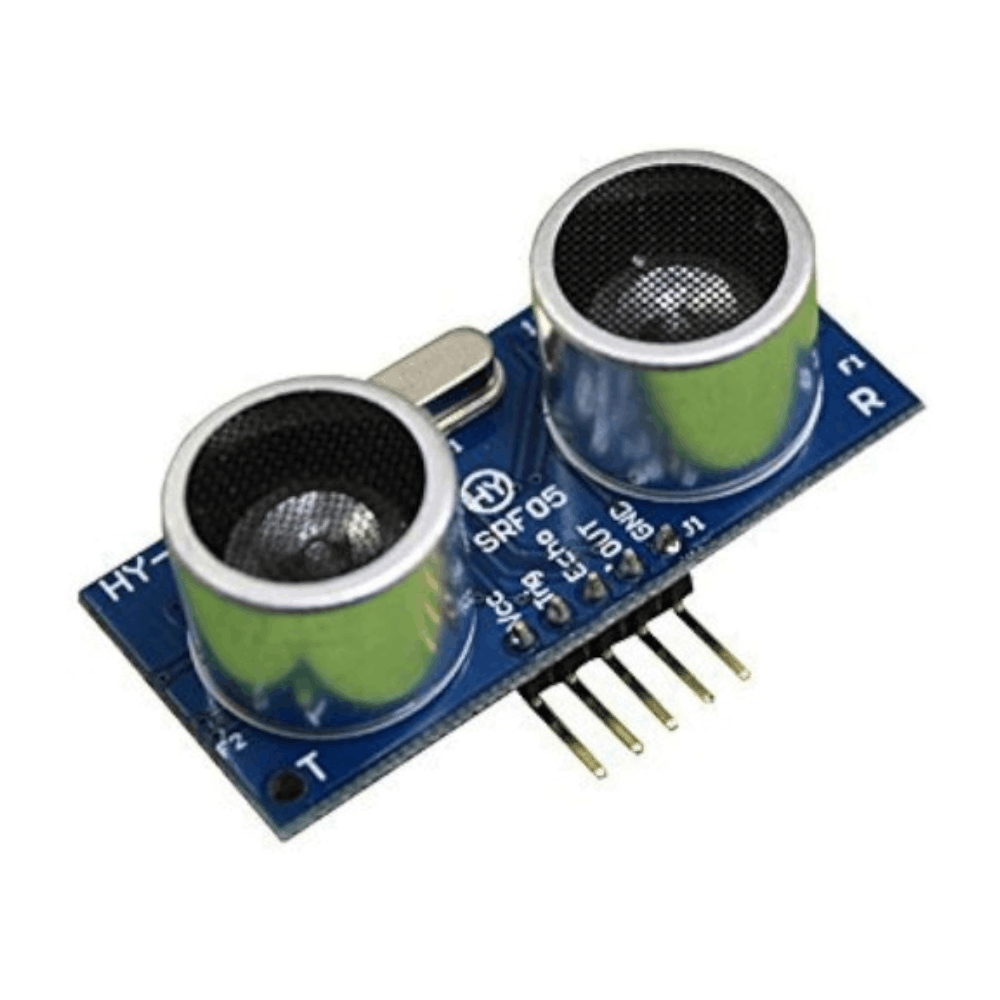

Le capteur ultrasonique HY-SRF05 est un module électronique permettant de mesurer des distances de 2 cm à 450 cm avec une précision de 2 mm. Il s’agit d’une version améliorée du célèbre capteur HC-SR04, offrant une meilleure précision et un mode de fonctionnement à broche unique (OUT) en plus du mode standard.
Caractéristiques techniques:
-
- Tension de fonctionnement : 5V DC.
- Courant de travail : Moins de 2 mA.
- Angle de mesure : Moins de 15 degrés.
- Signal de sortie : Signal électrique de fréquence proportionnel à la distance.
Configuration des 5 broches (Pins)
Le HY-SRF05 dispose de 5 broches, ce qui le différencie du HC-SR04 (qui n’en a que 4) :
- VCC : Alimentation positive (+5V).
- TRIG (Trigger) : Entrée d’impulsion pour déclencher la mesure (10 microsecondes).
- ECHO : Sortie qui reste à l’état HAUT pendant la durée du voyage de l’onde.
- OUT : Broche optionnelle permettant d’utiliser le capteur en mode « un seul fil » (Trig et Echo combinés).
- GND : Masse (0V).
