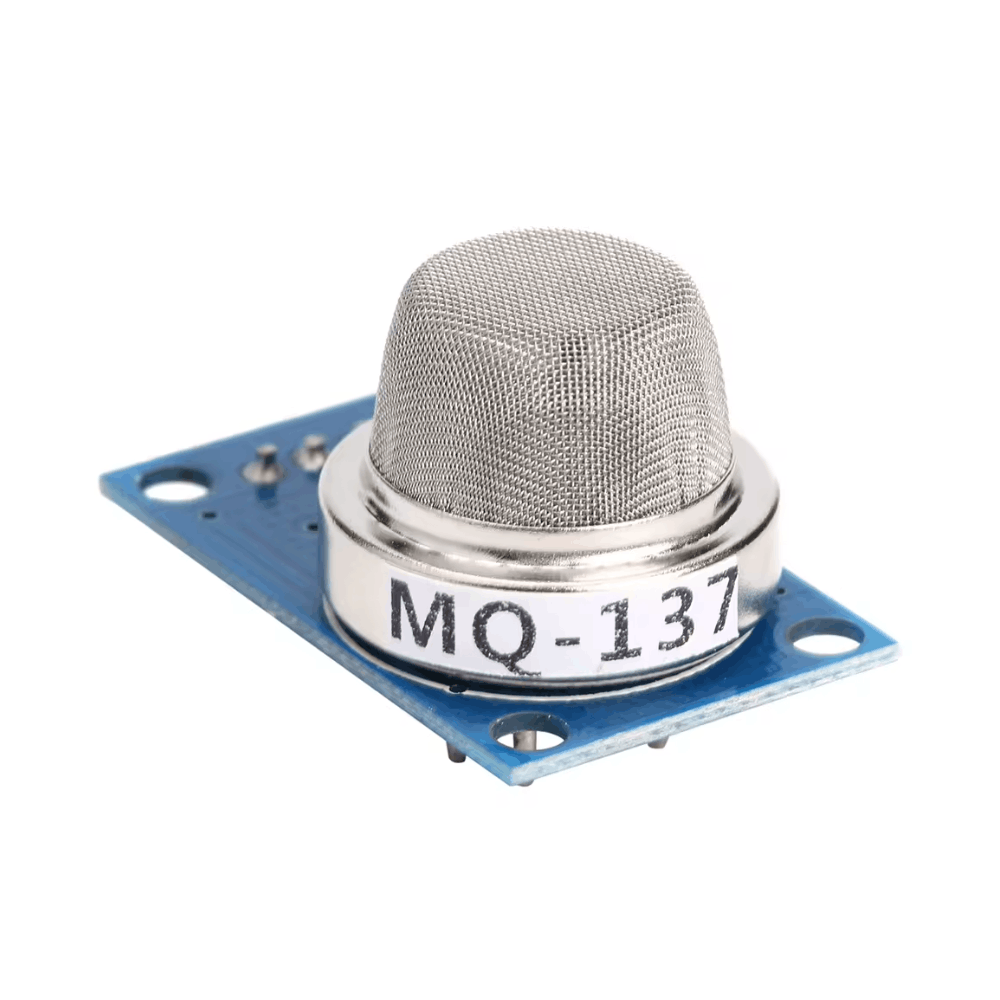

Description:
Le capteur de gaz MQ137 présente une sensibilité élevée à l’ammoniac, ainsi qu’à d’autres amines organiques. Le capteur pourrait être utilisé pour détecter différents gaz contenant de l’ammoniac, il est économique et adapté à différentes applications.
💡 Principe de fonctionnement:
Le cœur du capteur intègre une couche de dioxyde d’étain (SnO₂).
- Dans l’air pur, ce matériau possède une faible conductivité (haute résistance).
- Dès que des molécules d’ammoniac sont introduites, la conductivité du matériau augmente de manière proportionnelle à la concentration du gaz.
- Le capteur intègre un filament chauffant (heater) qui doit atteindre une certaine température pour permettre cette réaction chimique.
🛠️ Caractéristiques techniques principales:
- Gaz cibles : Ammoniac (NH₃) en priorité, mais aussi sensible aux amines organiques (ex: triméthylamine).
- Plage de mesure : Généralement de 5 à 500 ppm (parties par million).
- Tension d’alimentation : 5V DC.
- Consommation : Environ 180 mA (soit ≤ 800-900 mW en raison du chauffage interne).
- Temps de préchauffage (Preheat) :
- À la première utilisation : Un « burn-in » de 24 à 48 heures est fortement recommandé pour stabiliser les composants chimiques internes.
- Au quotidien : Compter quelques minutes de chauffe avant d’obtenir des valeurs fiables.
📌 Brochage du module (Pinout):
Lorsqu’il est vendu sous forme de module (breakout board), il comporte généralement 4 broches simples à raccorder :
| Broche | Type | Description |
|---|---|---|
| VCC | Alimentation | À connecter sur la borne +5V du microcontrôleur. |
| GND | Masse | À connecter sur la borne GND. |
| AO (ou AOUT) | Sortie Analogique | Délivre une tension de 0V à 5V directement proportionnelle à la concentration de gaz. Idéal pour afficher la valeur exacte en ppm. |
| DO (ou DOUT) | Sortie Numérique | Délivre un signal logique (0V ou 5V). Le seuil de déclenchement se règle manuellement via le potentiomètre situé à l’arrière de la carte. |
💻 Connexion rapide à un Arduino:
Pour lire le taux d’ammoniac ambiant avec un Arduino, l’installation est très basique :
- Connectez VCC au 5V de l’Arduino.
- Connectez GND au GND de l’Arduino.
- Connectez la broche AO à une entrée analogique de l’Arduino (par exemple A0).
Exemple de code minimal pour tester le capteur :
cpp
const int pinMQ137 = A0; // Broche analogique raccordée à AO
void setup() {
Serial.begin(9600); // Initialise le moniteur série
}
void loop() {
int valeurBrute = analogRead(pinMQ137); // Lecture de la tension convertie (0 à 1023)
float tension = valeurBrute * (5.0 / 1023.0); // Conversion en Volts
Serial.print("Valeur brute: ");
Serial.print(valeurBrute);
Serial.print(" | Tension: ");
Serial.print(tension);
Serial.println(" V");
delay(1000); // Pause d'une seconde entre chaque mesure
}
