Description:

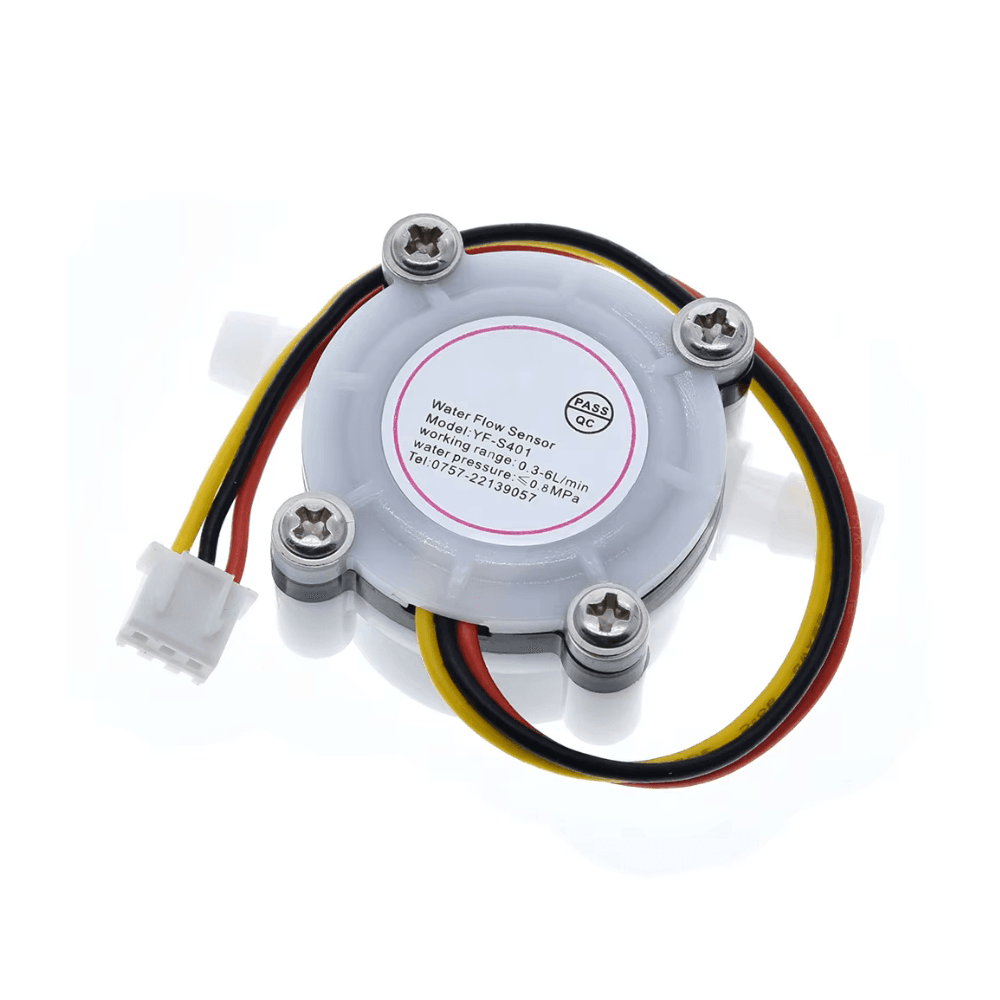

Le Capteur de débit d’eau YF-S401 est un débitmètre compact permettant de mesurer le débit instantané et le volume total d’eau circulant dans une conduite.
Le YF-S401 est conçu pour mesurer le débit d’eau dans une plage de 0.3 à 6 L/min. Il est équipé d’une sortie de type 1/4″ et peut supporter une pression maximale de 1.75 MPa.
Compatible avec Arduino et de nombreux microcontrôleurs, il convient aux systèmes d’irrigation, distributeurs d’eau, machines à café, installations domotiques et dispositifs de dosage.
Principe de Fonctionnement:
L’eau passe à travers le corps en plastique et fait tourner une roue à aubes interne. Un aimant fixé sur cette roue passe devant un capteur à effet Hall intégré. À chaque rotation, le capteur émet des impulsions électriques. La fréquence de ces impulsions est directement proportionnelle au débit de l’eau. Le microcontrôleur compte ces impulsions par seconde pour calculer le volume exact.
Caractéristiques Techniques:
-
- Plage de débit : 0.3 à 6 Litres par minute (L/min)
- Diamètre de filetage : 1/4 pouce (G1/4″)
- Pression maximale supportée : 1.75 MPa (soit environ 17.5 bars)
- Tension de fonctionnement : DC 5V à 18V (compatible TTL 5V pour Arduino)
- Courant maximal : 15 mA (sous 5V)
- Température du liquide : -25°C à +80°C
Câblage standard (3 fils):
Le branchement s’effectue via trois fils colorés distincts :
- Fil Rouge : Alimentation positive (+5V)
- Fil Noir : Masse (GND)
- Fil Jaune : Sortie du signal d’impulsion (Digital OUT)
