Description:

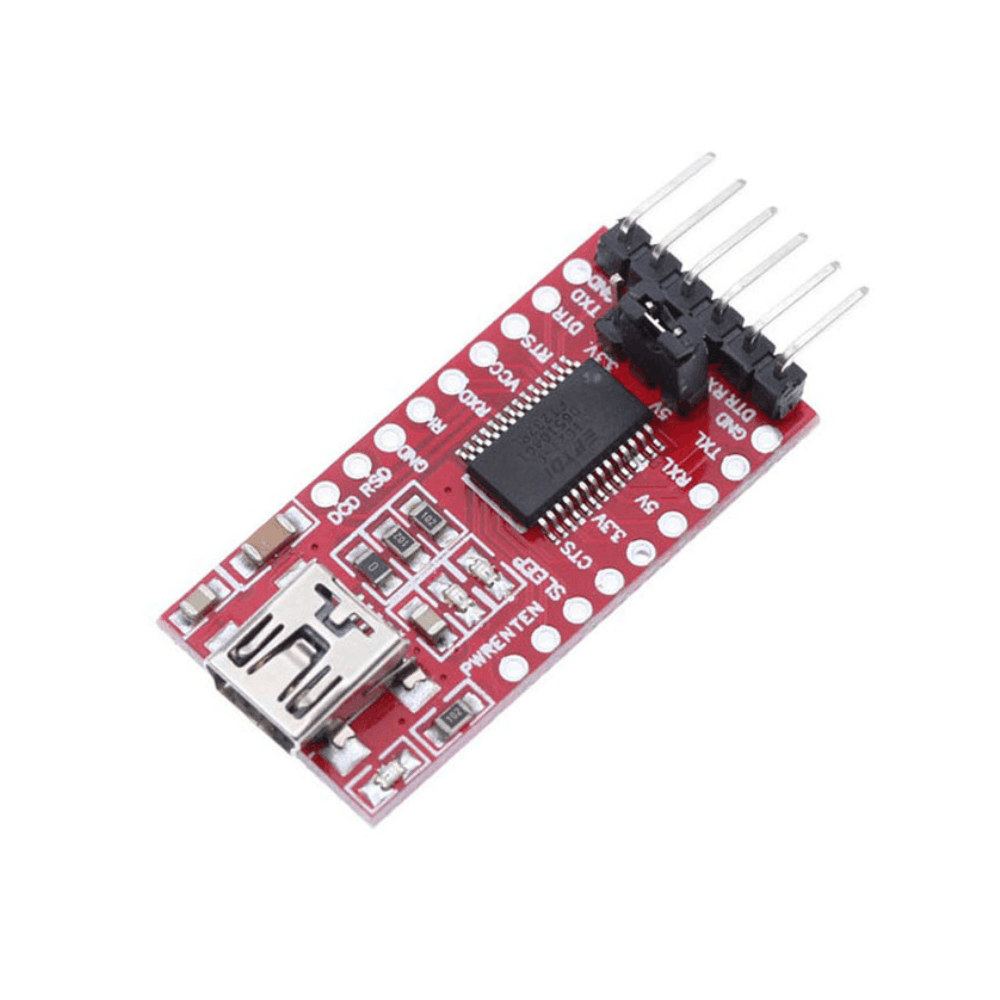

Le module FTDI FT232RL USB vers TTL est un convertisseur incontournable en électronique. Il permet de faire communiquer un ordinateur (via USB) avec des microcontrôleurs comme l’Arduino Pro Mini, l’ESP8266, ou tout autre système utilisant un protocole de communication série UART (TTL).
Spécifications Clés:
- Double Tension (3.3V / 5V) : Le module possède un cavalier (jumper) physique qui permet de basculer la tension des broches de signal et d’alimentation entre 3.3V et 5V (attention : votre titre mentionne 3.5V, mais la norme standard est bien 3.3V).
- Puces de protection : Il intègre généralement un fusible réarmable pour protéger le port USB de votre ordinateur contre les surintensités ou les courts-circuits.
- Indicateurs LED : Il dispose de LEDs témoins pour visualiser l’activité des lignes de transmission (TX) et de réception (RX), ainsi que l’alimentation.
Caractéristiques:
- Chipset: FT232RL
- Compatibilité USB: USB 1.1 et 2.0
- Tension de fonctionnement: 3.3V ou 5V, sélectionnable via jumper
- Baud Rate: Supporte des taux de transfert de données de 300 baud à 3 Mbaud
- Protection: Intègre un fusible auto-récupérateur de 500mA pour la protection contre les surintensités
- Indicateurs LED: Indicateurs de transmission (TX) et de réception (RX)
- Dimensions: 36 mm x 17.5 mm x 7.2 mm
- Support système: Windows (98 à Windows 10), Mac OS, Linux
Brochage Standard (Pinout):
Le connecteur à 6 broches suit généralement l’ordre standard « FTDI » :
- DTR / GRN : Utilisé pour la réinitialisation automatique (auto-reset) lors du téléversement de code sur un Arduino.
- RXD : Réception des données (à connecter sur le TX du microcontrôleur).
- TXD : Transmission des données (à connecter sur le RX du microcontrôleur).
- VCC : Sortie alimentation (3.3V ou 5V selon la position du cavalier).
- CTS / BLK : Clear To Send (souvent non utilisé ou relié à la masse).
- GND : Masse / Terre (à connecter obligatoirement à la masse du microcontrôleur).
