Description:

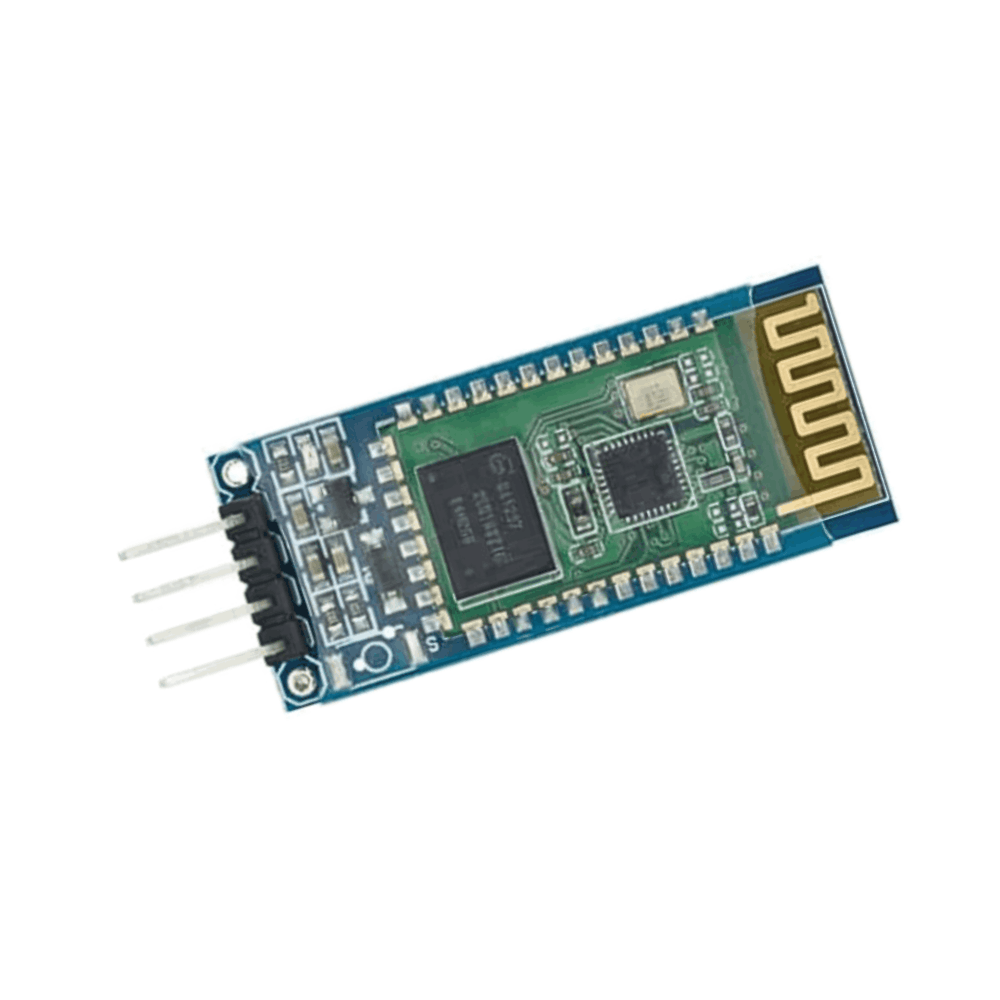

Le module Bluetooth HC-06 est un composant électronique très populaire permettant d’ajouter une connexion sans fil de type série (UART) à un microcontrôleur comme une carte Arduino. Contrairement au module HC-05 qui peut être maître ou esclave, le HC-06 fonctionne uniquement en mode esclave.
⚙️ Caractéristiques principales:
- Version Bluetooth : Bluetooth 2.0 + EDR (Enhanced Data Rate).
- Interface de communication : Série UART (liaison TTL).
- Fréquence : Bande ISM 2,4 GHz.
- Portée : Environ 10 mètres (Classe 2).
- Tension d’alimentation (VCC) : Généralement de 3,6V à 6V grâce au régulateur intégré sur la majorité des cartes d’extension (breakout boards).
- Tension logique (RX/TX) : 3,3V.
- Attention : Un pont diviseur de tension est recommandé sur la broche RX du HC-06 si vous communiquez avec une carte Arduino fonctionnant en 5V.
- Configuration par défaut :
- Vitesse (Baud rate) : 9600 bps.
- Code d’appairage : 1234 (ou parfois 0000).
- Nom d’usine : HC-06.
📌 Brochage (Pinout) du module standard:
Le module HC-06 dispose généralement de 4 broches principales sur son support :
- VCC : Alimentation positive (+5V de l’Arduino).
- GND : Masse du circuit.
- TXD : Émission des données (à connecter à la broche RX de l’Arduino).
- RXD : Réception des données (à connecter à la broche TX de l’Arduino, idéalement via un pont diviseur pour adapter les niveaux logiques de 5V à 3,3V)
