Description:

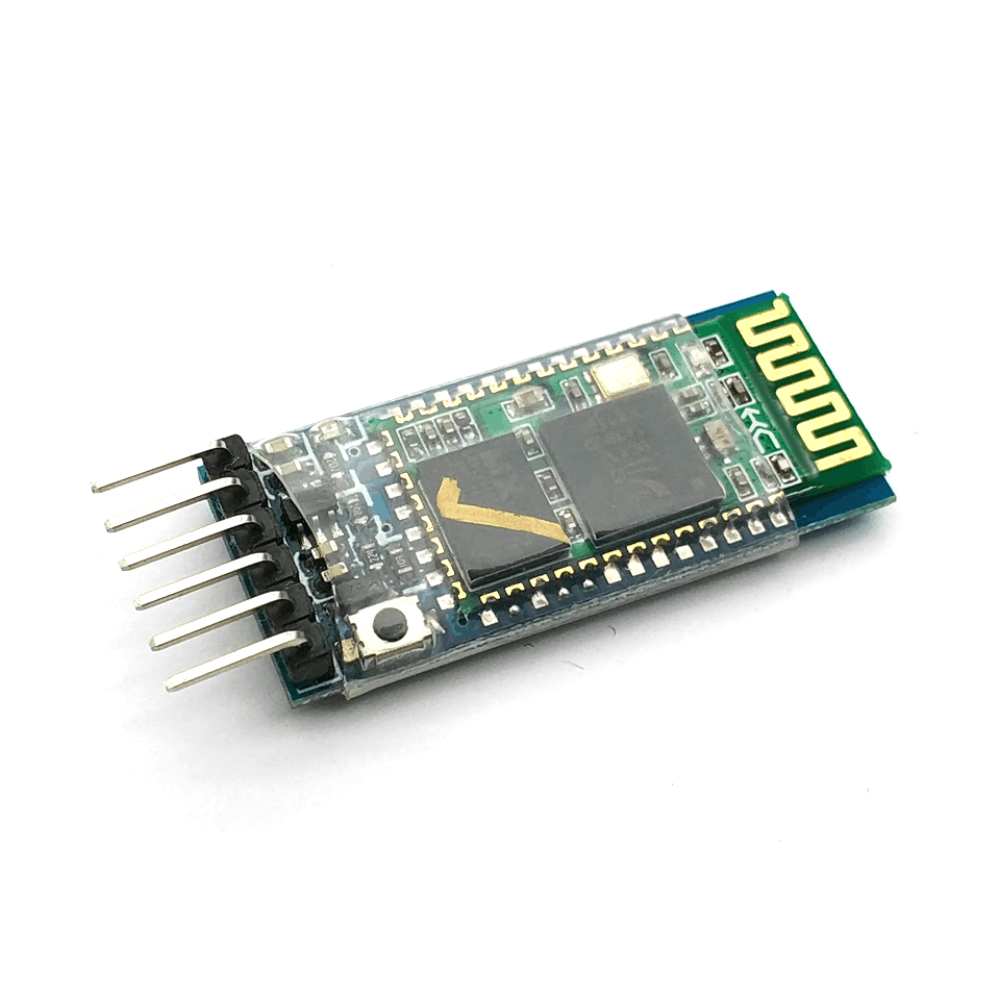

Le module Bluetooth HC-05 est l’un des composants les plus populaires pour ajouter une connectivité sans fil à vos projets de microcontrôleurs (comme Arduino). Contrairement au module HC-06 qui ne fonctionne qu’en mode esclave, le HC-05 peut fonctionner à la fois en mode Maître et Esclave.
⚡ Caractéristiques :
- Tension d’alimentation (VCC) : 3.6V à 6V (généralement alimenté en 5V via la carte de support).
- Niveau logique des broches (RX/TX) : 3.3V (Attention : nécessite un pont diviseur de tension sur la broche RX si connecté à un Arduino 5V).
- Courant de fonctionnement :
- Environ 30 à 40 mA lors de l’appairage.
- Environ 8 mA une fois la connexion établie et stable.
- Version Bluetooth : V2.0 + EDR (Enhanced Data Rate).
- Fréquence : Bande ISM 2.4 GHz.
- Modulation : GFSK (Gaussian Frequency Shift Keying).
- Puissance d’émission : ≤ 4 dBm (Classe 2).
- Sensibilité : ≤ -84 dBm à 0.1% BER.
- Portée : Environ 10 mètres en espace ouvert.
- Rôles supportés : Maître (Master) et Esclave (Slave).
- Protocole de communication : Liaison série UART / TTL.
- Vitesse de transmission (Baud Rate) :
- Mode communication par défaut : 9600 bps (configurable de 1200 à 1.3 Mbps).
- Mode commandes AT par défaut : 38400 bps.
- Configuration par défaut : 8 bits de données, 1 bit d’arrêt, pas de parité (8N1).
- Sécurité : Authentification et chiffrement (Code PIN par défaut :
1234ou0000).
- Dimensions avec la carte support (Breakout board) : Environ 37 mm x 16 mm.
- Température de fonctionnement : -20°C à +75°C.
📌 Brochage (Pinout) Principal:
Le module dispose généralement de 6 broches :
- VCC : Alimentation positive (généralement +5V).
- GND : Masse (0V).
- TXD : Transmission des données de transmission (à connecter au RX du microcontrôleur).
- RXD : Réception des données (à connecter au TX du microcontrôleur). Attention : le niveau logique est de 3.3V.
- STATE : Indique l’état de la connexion (Sortie logique).
- EN / KEY : Permet de basculer en mode de configuration (Commandes AT) lorsqu’il est alimenté à l’état HAUT.
📝 Schéma de Câblage Typique (Arduino):
Étant donné que le HC-05 utilise des niveaux logiques de 3.3V pour ses broches de données et qu’Arduino utilise du 5V, il est fortement recommandé d’utiliser un pont diviseur de tension sur la broche RXD du HC-05 pour éviter de l’endommager.
| Broche HC-05 | Broche Arduino | Note / Sécurité |
|---|---|---|
| VCC | 5V | Alimentation principale |
| GND | GND | Masse commune |
| TXD | RX (ex: Pin 10 via SoftwareSerial) | Connexion directe possible (3.3V vers 5V) |
| RXD | TX (ex: Pin 11 via SoftwareSerial) | Pont diviseur requis (Réduire 5V à 3.3V) |
💻 Code d’exemple de base (Arduino):
Ce code utilise la bibliothèque
SoftwareSerial pour communiquer avec le HC-05, ce qui laisse le port série de l’ordinateur libre pour le débuggage.cpp
#include <SoftwareSerial.h>
// Définition des broches : RX Arduino (Pin 10) <- TX HC-05, TX Arduino (Pin 11) -> RX HC-05
SoftwareSerial BTSerial(10, 11);
void setup() {
Serial.begin(9600); // Moniteur série PC
Serial.println("Initialisation de la communication...");
BTSerial.begin(9600); // Vitesse par défaut du HC-05 en mode communication
}
void loop() {
// Lit ce que le Bluetooth reçoit et l'envoie au PC
if (BTSerial.available()) {
Serial.write(BTSerial.read());
}
// Lit ce que le PC écrit et l'envoie au Bluetooth
if (Serial.available()) {
BTSerial.write(Serial.read());
}
}
