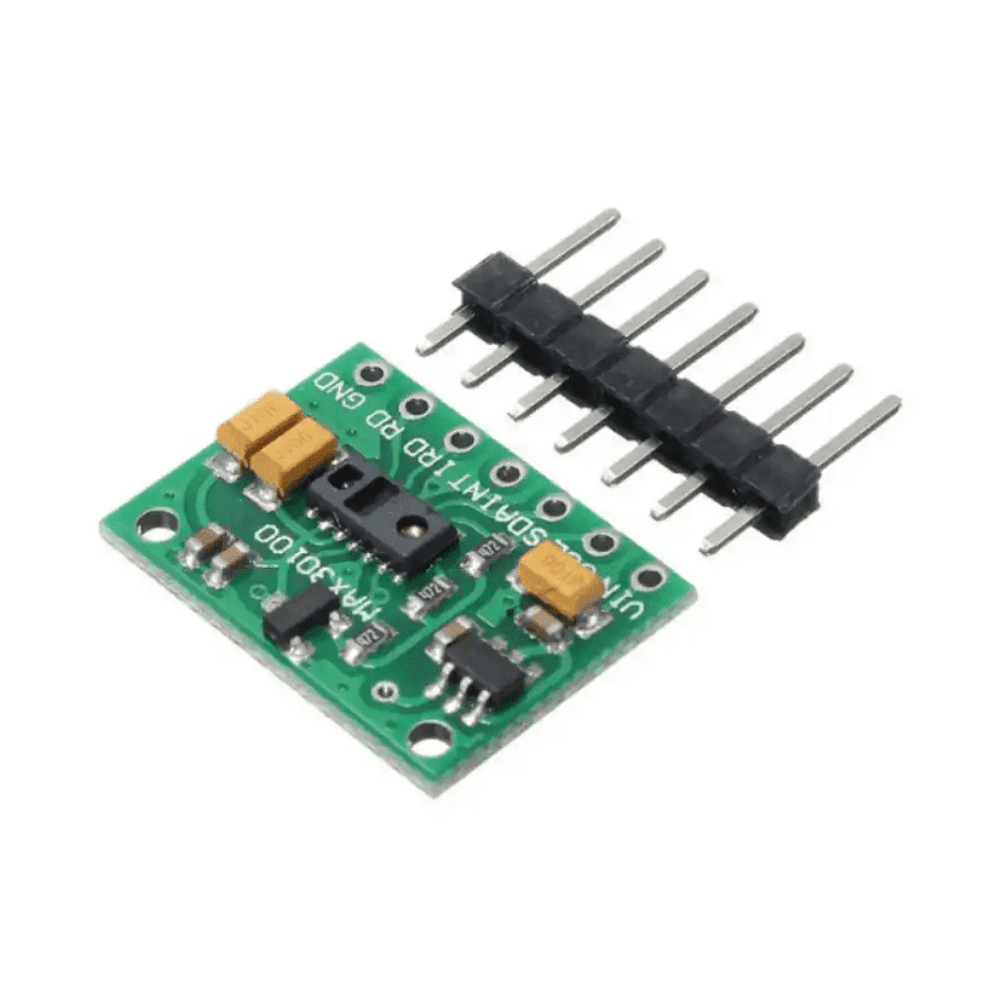

Capteur oxymètre et fréquence cardiaque MAX30100

Le prix initial était : د.م. 60,00.Le prix actuel est : د.م. 55,00.

le module capteur d’oxymètre et fréquence cardiaque MAX30100 est un capteur optique qui dérive ses lectures de l’émission de deux longueurs d’onde de lumière à partir de deux led-une rouge et une infrarouge-, puis de la mesure de l’absorbance du sang pulsant à travers un photodétecteur. Cette combinaison de couleurs LED est optimisée pour lire les données à travers le bout du doigt.

Disponibilité : 5 en stock

Capteurs

Description:

Le module MAX30100 est un capteur intégré d’oxymétrie de pouls et de fréquence cardiaque destiné principalement aux projets électroniques de type DIY (Do It Yourself) avec Arduino, ESP32 ou Raspberry Pi.

L’oxymètre MAX30100 Arduino fonctionne à partir d’une source d’alimentation de 1,8V et 3,3V. Pour utiliser ce capteur correctement, son module est équipé d’un régulateur de tension intégré qui régule 5V en 3,3V pour un fonctionnement optimal.

L’oxymètre MAX30100 Arduino dispose également d’un capteur de température intégré. Le capteur de température permet de calibrer (facultativement) la dépendance en température du sous-système SpO2. L’algorithme SpO2 est relativement insensible à la longueur d’onde de la LED IR, mais la longueur d’onde de la LED rouge est essentielle pour une interprétation correcte des données.

Caractéristiques techniques principales:

- Alimentation 3,3V à 5,5V
- Consommation de courant ~600μA (pendant les mesures) ~0,7μA (en mode veille)
- Longueur d’onde LED rouge 660 nm
- Longueur d’onde LED IR 880 nm
- Plage de température -40 ˚C à +85 ˚C
- Précision de la température ±1˚C

📋 Présentation et Fonctionnalités Générales:

Le capteur combine deux LED (une rouge et une infrarouge), un photodétecteur et une optique optimisée pour détecter les signaux d’oxymétrie de pouls et de fréquence cardiaque.

- Mesures clés : Saturation en oxygène du sang (SpO2) et rythme cardiaque (BPM).
- Communication : Protocole de communication I2C.
- Alimentation requise : Généralement entre 1.8V et 3.3V (attention aux modules tiers qui intègrent ou non un régulateur 5V).
- Consommation : Très faible consommation, idéal pour les appareils portables.

🔌 Brochage (Pinout) Type:

- VIN : Alimentation positive (vérifier si votre carte accepte le 5V ou requiert strictement du 3.3V).
- GND : Masse / Terre.
- SCL : Horloge du bus I2C.
- SDA : Données du bus I2C.
- INT : Broche d’interruption (optionnelle, active à l’état bas pour signaler une nouvelle mesure).

💻 Utilisation avec Arduino (Logiciel):

Pour faire fonctionner ce module rapidement, la communauté Arduino propose des bibliothèques prêtes à l’emploi.

1. Ouvrez l’IDE Arduino.
2. Allez dans Croquis > Inclure une bibliothèque > Gérer les bibliothèques.
3. Recherchez et installez la bibliothèque « MAX30100lib » par OXULLO.
4. Chargez l’exemple de test MAX30100_Minimal pour afficher les premières données dans le moniteur série.

💡 Conseils pour des Mesures Précises:

Pression stable : Le capteur est extrêmement sensible aux variations de pression. Il faut poser le doigt délicatement sans appuyer trop fort (ce qui écraserait les capillaires sanguins et fausserait la mesure).
Lumière ambiante : Protégez le capteur de la lumière directe du soleil ou des éclairages néons qui perturbent la photodiode.
Alternative récente : Si vous rencontrez trop de difficultés matérielles, le module MAX30102 (son successeur) corrige une grande partie des défauts de jeunesse du MAX30100 et offre une meilleure intégration.
