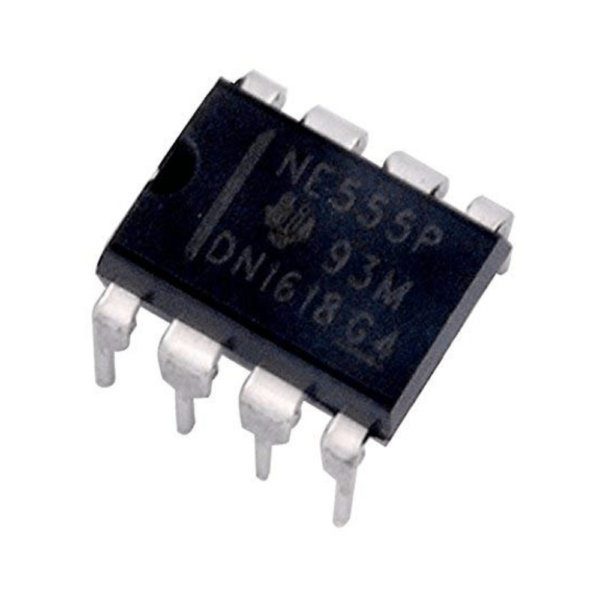

Les NE555 sont des circuits de synchronisation précis capables de produire des retards de temps ou des oscillations. En mode temporisation ou fonctionnement monostable, l’intervalle chronométré est contrôlé par un réseau de condensateurs et une seule résistance externe. En mode de fonctionnement stable, la fréquence et le rapport cyclique peuvent être contrôlés indépendamment avec deux résistances externes et un seul condensateur externe. Les niveaux de seuil et de déclenchement sont normalement respectivement de deux tiers / un tiers de VCC. Ces niveaux peuvent être modifiés par l’utilisation de la borne de tension de commande. Lorsque l’entrée de déclenchement tombe en dessous du niveau de déclenchement, la bascule est réglée et la sortie est élevée. Si l’entrée de déclenchement est au-dessus du seuil de déclenchement et le seuil d’entrée au-dessus du niveau de seuil, la bascule est remise à zéro et la sortie est basse.
- Temporisation de quelques microsecondes à plusieurs heures
- Fonctionnement stable ou monostable
- Rapport cyclique ajustable
- Sortie compatible TTL peut être récepteur ou source jusqu’à 200mA
Caractéristiques du NE555
- Tension d’alimentation: +16v
- Puissance dissipée: 600mW
- Température de fonctionnement: 0°C à +70°C
- Température de soudage: 300°C (50s)
- Stabilité en température: 0,005% /°C
- Fréquence maximale de fonctionnement: 500Khz
- Compatibilité: TTL
- Inertie:<2ms
Applications
- Générateur d’impulsions, base de temps, temporisateur…
